1. Một hệ thống cáp mạng không chỉ là những sợi dây

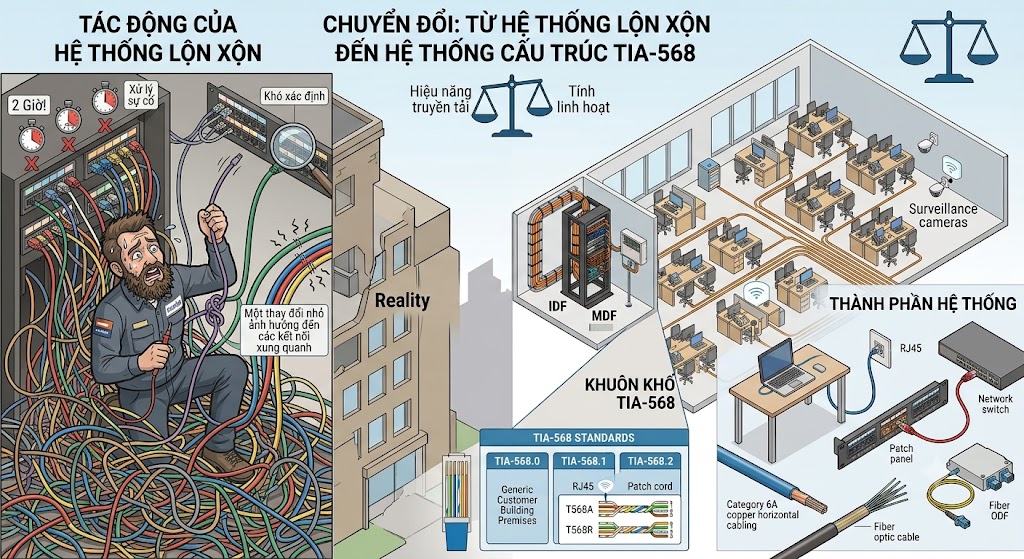

Hãy hình dung một tòa nhà có hàng trăm điểm mạng, phục vụ máy tính, điện thoại IP, camera giám sát và các thiết bị Wi-Fi. Từ mỗi vị trí làm việc, cáp mạng được kéo về các khu vực tập trung thiết bị và kết nối với switch.

Nếu các đường cáp được triển khai mà không có cấu trúc đấu nối và phương án quản lý rõ ràng, hệ thống có thể nhanh chóng trở nên phức tạp. Khi cần xác định một đường cáp, chuyển kết nối sang port khác hoặc xử lý sự cố, kỹ thuật viên sẽ mất nhiều thời gian hơn để tìm đúng vị trí cần thao tác. Một thay đổi nhỏ cũng có thể ảnh hưởng đến các kết nối xung quanh.

Đó là lý do hệ thống cáp mạng trong các tòa nhà được thiết kế theo mô hình **cáp cấu trúc (Structured Cabling System)**.

Thay vì kéo cáp theo từng nhu cầu riêng lẻ, hệ thống được tổ chức thành các tuyến cáp, điểm kết nối và khu vực phân phối có quy hoạch. Các thành phần như modular jack, patch panel, patch cord và những phụ kiện kết nối khác giúp hệ thống có trật tự, dễ quản lý, thuận tiện thay đổi và bảo trì.

Tuy nhiên, việc bổ sung các điểm kết nối cũng đặt ra một yêu cầu kỹ thuật: mỗi thành phần phải đáp ứng các thông số cần thiết để toàn bộ tuyến truyền dẫn đạt hiệu năng thiết kế.

Vậy làm thế nào để các thành phần trong hệ thống được thiết kế, lựa chọn và đấu nối theo những yêu cầu thống nhất?

 2. TIA-568 – Khuôn khổ kỹ thuật cho hệ thống cáp cấu trúc

ANSI/TIA-568 là bộ tiêu chuẩn về hệ thống cáp viễn thông có cấu trúc do Telecommunications Industry Association (TIA) phát triển. Bộ tiêu chuẩn bao gồm các phần liên quan đến cấu trúc hệ thống, môi trường truyền dẫn, thành phần kết nối, hiệu năng và yêu cầu kiểm tra.

Các phần tiêu chuẩn có phạm vi khác nhau. Chẳng hạn, TIA-568.0 đề cập đến hệ thống cáp viễn thông tổng quát cho khu vực khách hàng; TIA-568.1 tập trung vào hạ tầng cáp trong tòa nhà thương mại; TIA-568.2 đề cập đến cáp đồng đôi xoắn và các thành phần liên quan; còn TIA-568.3 đề cập đến cáp quang và các thành phần quang.

Có thể tham khảo thông tin về bộ tiêu chuẩn tại [Telecommunications Industry Association](https://tiaonline.org/standard/tia-568/) và tài liệu tổng quan về [hệ thống cáp cấu trúc của CommScope](https://www.commscope.com/insights/the-enterprise-source/scs-the-fact-file/).

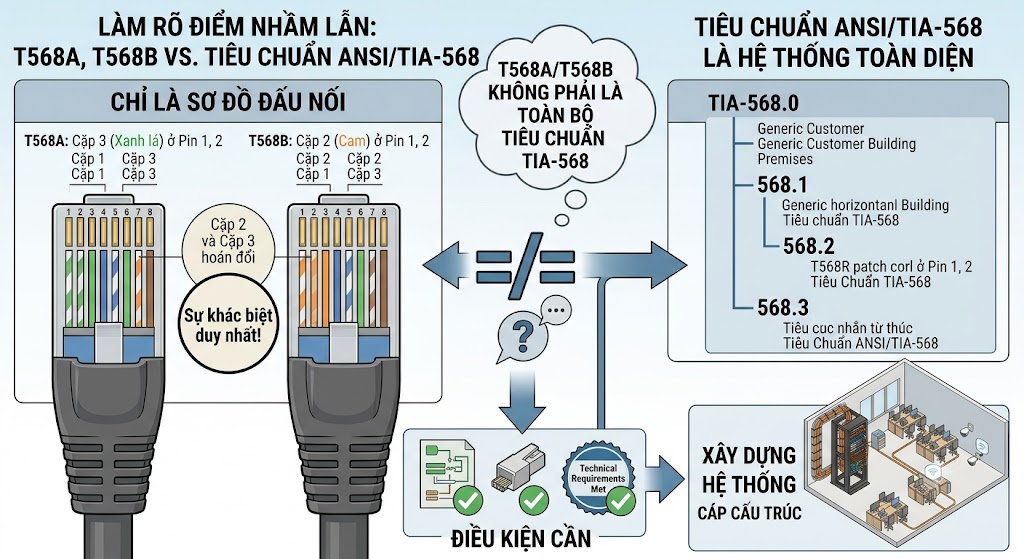

Một điểm thường gây nhầm lẫn là T568A và T568B. Đây là hai sơ đồ quy định thứ tự màu dây khi đấu nối cáp đồng vào đầu nối tương ứng, không phải toàn bộ nội dung của bộ tiêu chuẩn TIA-568.

Việc đấu nối đúng sơ đồ, sử dụng thành phần tương thích và tuân thủ các yêu cầu kỹ thuật là những điều kiện cần để xây dựng một hệ thống cáp có cấu trúc.

**Tiêu chuẩn giúp các thành phần có cơ sở kỹ thuật chung để phối hợp với nhau, thay vì mỗi nhà sản xuất hoặc mỗi đơn vị thi công tự áp dụng một cách đấu nối riêng.**

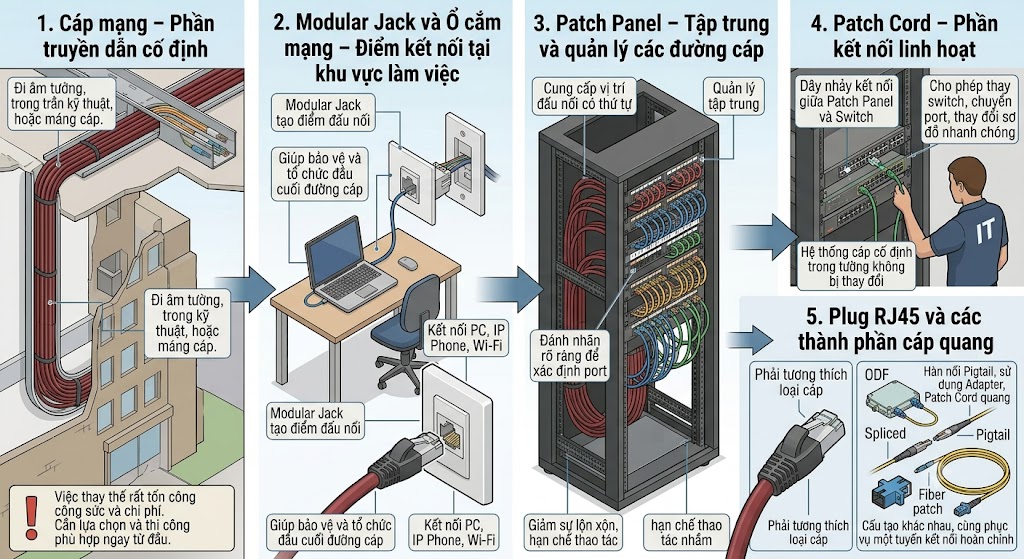

3. Những thành phần tạo nên một hệ thống cáp mạng

Mỗi thành phần trong hệ thống đảm nhiệm một nhiệm vụ khác nhau. Khi được kết hợp đúng cách, chúng vừa tạo tuyến truyền dẫn tín hiệu, vừa hỗ trợ việc quản lý và vận hành.

Cáp mạng – Phần truyền dẫn cố định

Cáp đồng hoặc cáp quang tạo nên các tuyến truyền dẫn giữa các khu vực trong công trình. Cáp thường được đi âm tường, trong trần kỹ thuật hoặc máng cáp.

Sau khi công trình hoàn thiện, việc thay thế những tuyến cáp này thường tốn công sức và chi phí. Vì vậy, cáp cố định cần được lựa chọn và thi công phù hợp ngay từ đầu.

Modular jack và ổ cắm mạng – Điểm kết nối tại khu vực làm việc

Modular jack tạo điểm đấu nối giữa cáp cố định và giao diện kết nối của hệ thống. Khi được lắp trong mặt nạ ổ cắm, nó cho phép người dùng kết nối máy tính, điện thoại IP hoặc các thiết bị mạng khác thông qua dây nhảy.

Điểm kết nối này giúp bảo vệ và tổ chức đầu cuối của đường cáp, đồng thời tạo thuận lợi khi cần kiểm tra hoặc thay đổi thiết bị sử dụng.

Patch panel – Tập trung và quản lý các đường cáp

Trong một tòa nhà có nhiều phòng và nhiều điểm mạng, các tuyến cáp cố định thường được tập trung về tủ mạng.

Patch panel cung cấp các vị trí đấu nối có thứ tự để kết thúc và quản lý những tuyến cáp đó. Khi kết hợp với hệ thống đánh nhãn và quản lý cáp, kỹ thuật viên có thể xác định port, theo dõi đường kết nối và thực hiện thay đổi thuận tiện hơn.

Thay vì phải lần theo một mạng lưới dây cáp rời rạc, các đường cáp được tổ chức tại những vị trí xác định trong tủ rack. Điều này giúp giảm sự lộn xộn, hạn chế thao tác nhầm và hỗ trợ xử lý sự cố.

 Patch cord – Phần kết nối linh hoạt

Patch cord là dây nhảy dùng để kết nối giữa patch panel và switch, hoặc giữa ổ cắm mạng và thiết bị đầu cuối.

Khi cần thay switch, chuyển port hoặc thay đổi sơ đồ kết nối, kỹ thuật viên có thể thao tác tại các điểm kết nối phù hợp mà không phải tháo lại đường cáp cố định trong tường.

Chính khả năng cắm rút và thay đổi này tạo nên tính linh hoạt của hệ thống cáp cấu trúc.

Plug RJ45 và các thành phần cáp quang

Plug RJ45 tạo đầu kết nối cho cáp đồng trong các ứng dụng phù hợp. Đầu plug cần tương thích với loại cáp, cấu tạo dây dẫn và yêu cầu kỹ thuật của kết nối.

Trong hệ thống quang, pigtail được hàn nối với cáp quang; adapter giúp ghép nối các đầu connector; patch cord quang kết nối giữa ODF và thiết bị hoặc giữa các điểm kết nối quang.

Các thành phần này có cấu tạo và yêu cầu kỹ thuật khác nhau, nhưng cùng phục vụ mục tiêu hình thành một tuyến kết nối hoàn chỉnh.

4. Bài toán thiết kế: Hiệu năng và tính linh hoạt

Đến đây xuất hiện một điểm cần cân bằng.

Về mặt truyền dẫn, mỗi điểm kết nối là một vị trí cần được kiểm soát. Chất lượng tiếp xúc, thiết kế đầu nối, khả năng hạn chế nhiễu, cấu hình hệ thống và kỹ thuật thi công đều có thể ảnh hưởng đến hiệu năng toàn tuyến.

Nếu một thành phần không đáp ứng yêu cầu, toàn bộ hệ thống có thể không đạt các thông số truyền dẫn mong muốn, ngay cả khi cáp được lựa chọn đúng cấp hiệu năng.

Có thể hình dung các điểm kết nối như những vị trí có nguy cơ trở thành nút thắt nếu thiết kế hoặc lắp đặt không phù hợp.

Vậy tại sao hệ thống vẫn cần nhiều thành phần đấu nối?

Bởi cáp cố định và phụ kiện đảm nhiệm hai vai trò khác nhau.

Cáp là phần truyền dẫn thường khó thay đổi sau khi công trình hoàn thiện. Các phụ kiện tạo ra những điểm kết nối có thể quản lý, cắm rút, chuyển đổi và thay thế. Nếu loại bỏ các điểm kết nối cần thiết chỉ để giảm số lượng mối nối, hệ thống có thể trở nên khó vận hành và bảo trì hơn.

Bài toán không phải là loại bỏ tất cả phụ kiện, mà là **sử dụng đúng các thành phần cần thiết, lựa chọn sản phẩm phù hợp và kiểm soát chất lượng thiết kế, đấu nối và thi công**.

Các nhà sản xuất phát triển và kiểm tra sản phẩm theo những cấu hình, tiêu chuẩn và yêu cầu hiệu năng xác định. Một số giải pháp được thiết kế đồng bộ để đạt hiệu năng theo công bố của nhà sản xuất khi triển khai đúng hướng dẫn.

Tuy nhiên, không phải mọi thành phần đều bắt buộc phải cùng thương hiệu. Điều quan trọng là chúng phải tương thích, đáp ứng các tiêu chuẩn liên quan và được triển khai đúng kỹ thuật. Khi kết hợp sản phẩm từ nhiều hãng, cần kiểm tra thông số của từng thành phần và hiệu năng của cấu hình thực tế.

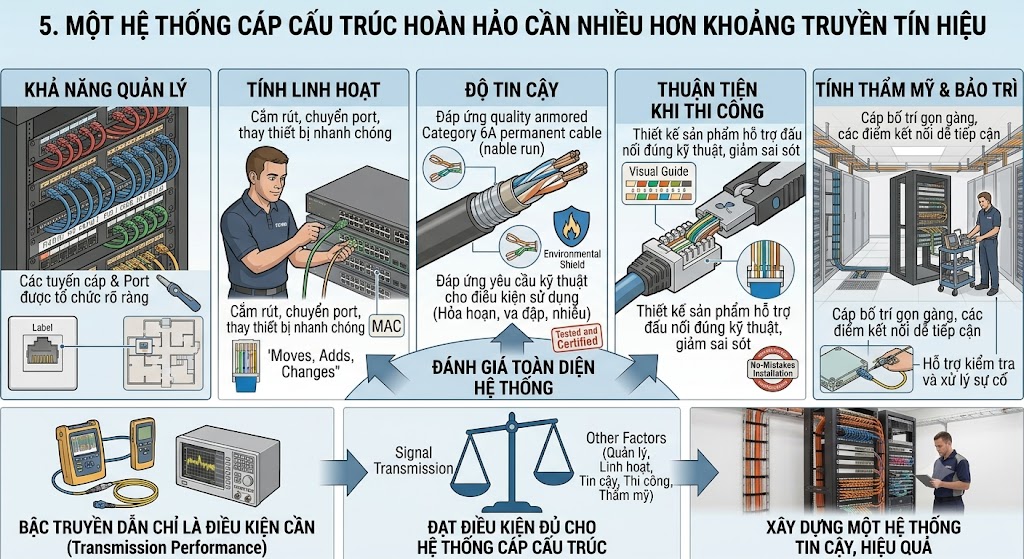

5. Một hệ thống tốt cần nhiều hơn khả năng truyền tín hiệu

Khi đánh giá hệ thống cáp mạng, hiệu năng truyền dẫn là yếu tố quan trọng, nhưng không phải yếu tố duy nhất.

Một hệ thống được thiết kế tốt còn cần:

- **Khả năng quản lý:** Các tuyến cáp và port được tổ chức, đánh nhãn rõ ràng để dễ xác định và theo dõi.
- **Tính linh hoạt:** Có thể cắm rút, chuyển port, thay thiết bị và điều chỉnh kết nối mà không phải sửa lại toàn bộ hệ thống cáp cố định.
- **Độ tin cậy:** Các thành phần đáp ứng yêu cầu kỹ thuật, phù hợp với ứng dụng và điều kiện sử dụng.
- **Thuận tiện khi thi công:** Thiết kế sản phẩm hỗ trợ thao tác đấu nối đúng kỹ thuật, giảm sai sót trong quá trình lắp đặt.
- **Tính thẩm mỹ và khả năng bảo trì:** Cáp được bố trí gọn gàng, các điểm kết nối dễ tiếp cận, hỗ trợ việc kiểm tra và xử lý sự cố.

Những yếu tố này cần được xem xét ngay từ giai đoạn thiết kế, thay vì chỉ quan tâm đến chúng khi hệ thống phát sinh vấn đề.

Kết luận

TIA-568 tạo cơ sở kỹ thuật cho việc thiết kế và triển khai hệ thống cáp viễn thông có cấu trúc. Các thành phần như cáp, modular jack, patch panel, patch cord và plug không chỉ đảm nhiệm việc kết nối, mà còn quyết định cách hệ thống được tổ chức và quản lý trong quá trình sử dụng.

Phụ kiện bổ sung các điểm kết nối cần thiết cho vận hành, đồng thời đặt ra yêu cầu phải kiểm soát chất lượng và hiệu năng của toàn tuyến. Vì vậy, lựa chọn đúng thành phần, tuân thủ tiêu chuẩn và thi công đúng kỹ thuật cần được xem xét như một phần của thiết kế hệ thống.

Ở bài tiếp theo, NETSMART sẽ đi sâu hơn vào một câu hỏi thực tế: **Tại sao hệ thống cáp mạng cần từng thành phần đấu nối, và mỗi thành phần giúp việc quản lý, vận hành và xử lý sự cố thuận tiện hơn như thế nào?**
